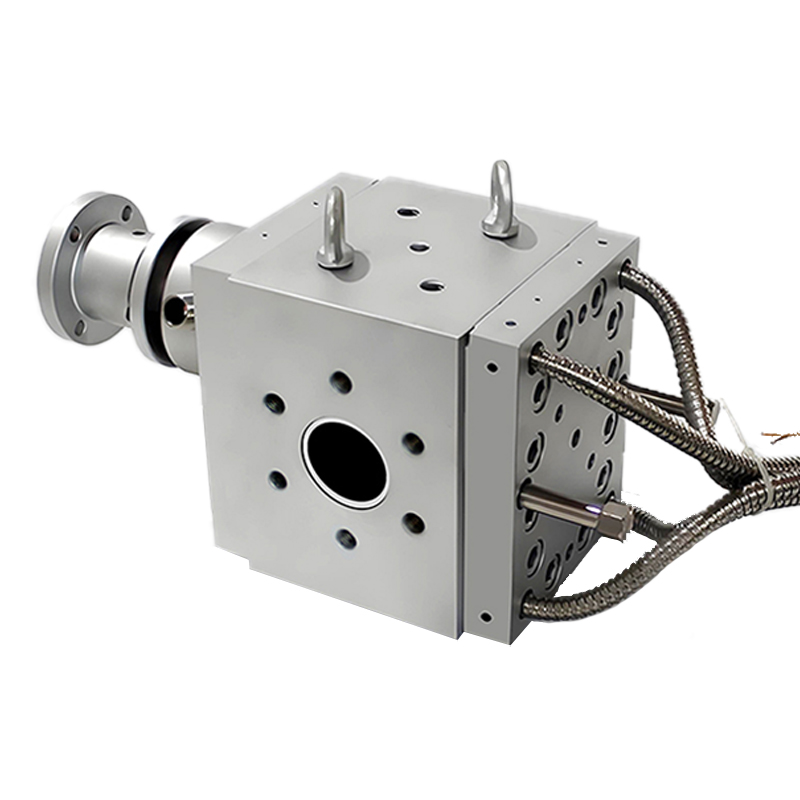

| Описание характеристик высокотемпературного высокодавленного насоса расплава серии RC-H |
1. Улучшенная конструкция параметров зубьев, выдерживает сверхвысокое давление и увеличенный перепад давления;
2. Оптимизированная конструкция входа и выхода минимизирует мёртвые зоны в каналах потока, снижает остатки материала и повышает качество продукции;
3. Подходит для эксплуатации в условиях высокой температуры (≤510°C), высокого давления (≤70 МПа) и высокой вязкости (≤20 000 Па·с);
4. Оснащён высокоточными механическими уплотнениями;
5. Изготовлен из специальных жаропрочных материалов, продлевающих срок службы;
6. Предусмотрены различные варианты монтажа под конкретные условия эксплуатации заказчика, обеспечивающие гибкость и практичность применения.
| Параметры эксплуатации высокотемпературного высокодавленного насоса расплава серии RC-H |
Вязкость транспортируемой среды: ≤20 000 Па·с
Рабочая температура: ≤510°C
Температура очистки: ≤590°C
Давление на выходе: ≤70 МПа
Максимальный перепад давления: 50 МПа
| Модели и технические характеристики высокотемпературного высокодавленного насоса расплава серии RC-H |
| Модель | Объём за оборот | Скорость / Производительность | Мощность привода | Мощность нагрева |
| Тип | см³/об | 20 л/ч | 40 л/ч | (кВт) | (кВт) |
| RC-H-C-5 | 5 | 6 | 12 | 2.2 | 2 |
| RC-C-10 | 10 | 12 | 24 | 3 | 2.4 |
| RC-C-20 | 20 | 24 | 48 | 4 | 2.8 |
| RC-C-31.5 | 31.5 | 35 | 75 | 5.5 | 3.2 |
| RC-C-50 | 50 | 60 | 120 | 7.5 | 4 |
| RC-C-100 | 100 | 120 | 240 | 11 | 4.8 |
| RC-C-150 | 150 | 180 | 360 | 15 | 5.2 |
| RC-C-200 | 200 | 240 | 480
| 18.5 | 5.2 |
| RC-C-250 | 250 | 300 | 600 | 22 | 6 |
| RC-C-315 | 315 | 370 | 750 | 30 | 7.2 |
| RC-C-500 | 500 | 600 | 1200 | 37 | 10 |
| RC-C-800 | 800 | 950 | 1920 | 45 | 10 |
| Конструкционные материалы высокотемпературного высокодавленного насоса расплава серии RC-H |
Корпус насоса: инструментальная сталь CPM и титановый сплав с плакировкой
Зубчатые колёса: инструментальная сталь CPM, титановый сплав с плакировкой, специальные материалы и износостойкие покрытия
Скользящие подшипники: инструментальная сталь CPM, титановый сплав с плакировкой, специальные материалы и износостойкие покрытия
Уплотнение вала: спиральное механическое уплотнение
Диапазон производительности / габариты: 0,2 см³ – 12 000 см³

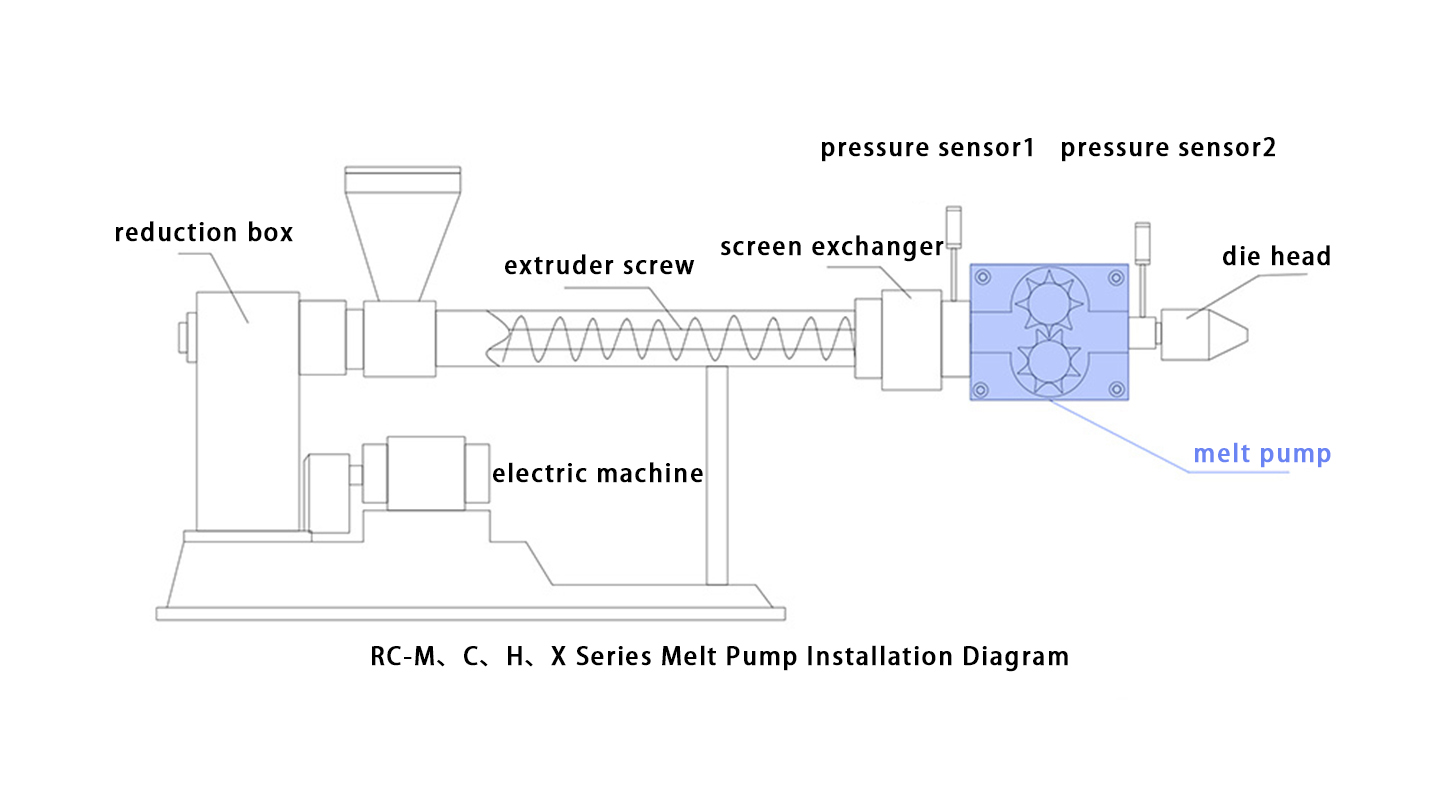

| Инструкция по монтажу высокотемпературного высокодавленного насоса расплава серии RC-H |
Способ монтажа высокотемпературного насоса расплава серии H отличается гибкостью и многообразием. Входной вал может располагаться горизонтально или вертикально (подходит верхнее и нижнее расположение). Приводная система включает следующие элементы: электродвигатель, редуктор, карданный шарнир, муфта насоса и муфта редуктора.
Полный комплект оборудования включает насос расплава, соединители входа и выхода, приводную систему, систему управления и другие компоненты. Заказчик может выбрать комплектацию под индивидуальные задачи. Также вы можете связаться с квалифицированными специалистами компании Ruicheng Pump, Инженер Лю:18698063785. Мы подберём оптимальную модель насоса расплава с учётом ваших эксплуатационных условий.
