Описание нагнетательных насосов для перекачки расплава / Описание продукции

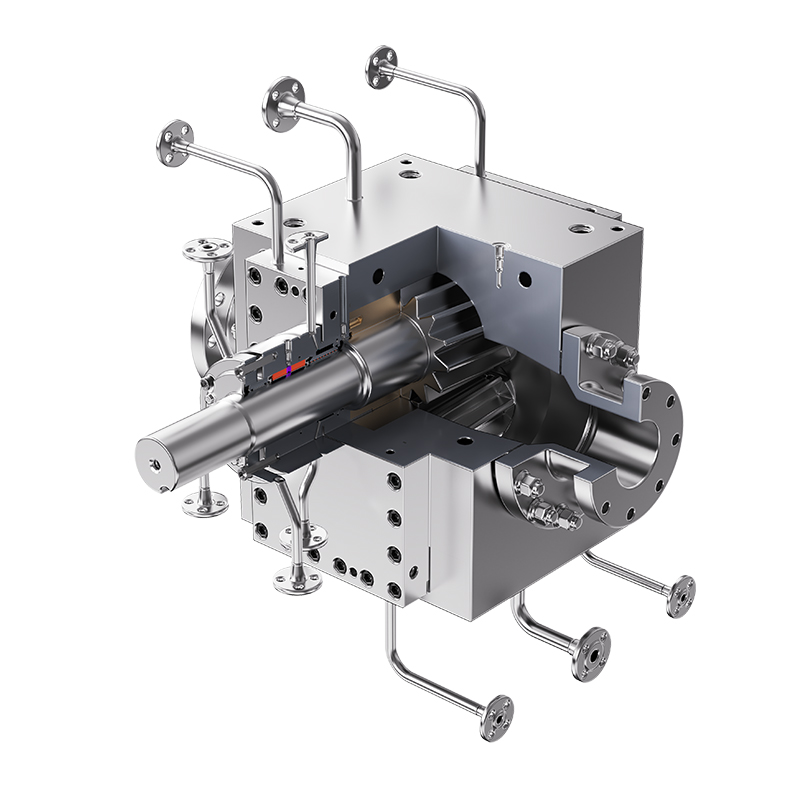

Магистральные нагнетательные насосы серии RC-D разработаны для перекачки высоковязких сред в потоках полимерного расплава, их главное преимущество — плавное повышение давления. Основной способ нагрева — нагрев на термомасле, также предусмотрена возможность прямого встраивания в трубопроводные системы для нагнетания и транспортировки сырья. Насосы обладают высокой универсальностью и широко применяются в различных технологических процессах переработки пластиков: инженерные пластики PET, PBT, PA, PC; универсальные пластики PS, SAN, ABS, HIPS; полиолефины PP, PE, POM и другие материалы, обеспечивая надёжную транспортировку высоковязких сред.
Основные характеристики нагнетательных насосов для перекачки расплава / Особенности продукции
1. Минимальная пульсация давления и расхода, обеспечивает почти линейный расход, простота регулирования;
2. Способ нагрева: нагрев на термомасле;
3. Подходит для эксплуатации при высокой температуре (≤350 °C), среднем и высоком давлении (≤15 МПа) и высокой вязкости (≤20 000 мПа·с);
4. Прецизионная конструкция, высокая точность поддержания температуры, длительный срок службы.
Параметры эксплуатации нагнетательных насосов для перекачки расплава / Параметры условий эксплуатации
Вязкость перекачиваемой среды: 1~20 000 мПа·с (1 000~20 000 000 сП)
Давление на входе: 1~5,0 МПа
Давление на выходе: 0~15 МПа
Максимальный перепад давления: 15 МПа
Рабочая температура: ≤350 °C
Модели и технические параметры нагнетательных насосов для перекачки расплава / Модели и технические параметры
| Модель | Объёмный расход, см³/об | Давление на входе (МПа) | Давление на выходе (МПа) | Рабочая температура, °C | Максимальный рекомендуемый расход, м³/ч |
Низковязкая среда 1~1000 мПа·с | Высоковязкая среда (наиболее распространённая) 1000~8000 мПа·с | Сверхвысоковязкая среда ＞8000 мПа·с |
| RC-D-20 | 20 | 0~30 | ≤35
| ≤350
| ≤100 | ≤72 | ≤40 |
| RC-D-31.5 | 31,5 | ≤160 | ≤110 | ≤60 |
| RC-D-50 | 50 | ≤250 | ≤180 | ≤100 |
| RC-D-100 | 100 | ≤510 | ≤360 | ≤210 |
| RC-D-150 | 150 | ≤820 | ≤570 | ≤340 |
| RC-D-200 | 200 | ≤1000 | ≤700 | ≤400 |
| RC-D-250 | 250 | ≤1300 | ≤900 | ≤500 |
| RC-D-315 | 315 | ≤1600 | ≤1100 | ≤700 |
| RC-D-500 | 500 | ≤2600 | ≤1800 | ≤1100 |
| RC-D-800 | 800 | ≤3100 | ≤2100 | ≤1300 |
| RC-D-1200 | 1200 | ≤4100 | ≤2900 | ≤1700 |
Конструкционные материалы нагнетательных насосов для перекачки расплава / Материалы конструкции
Корпус насоса: высокотемпературная инструментальная сталь, нержавеющая сталь, хромоникелевая легированная сталь
Шестерни: азотированная сталь, нержавеющая сталь, другие материалы по запросу. Шестерни выполняются прямозубыми или косозубыми.
Втулки вала: высокотемпературная инструментальная сталь, специальная легированная сталь
Система нагрева: нагрев на термомасле
Уплотнение вала: спиральное уплотнение, сальниковое уплотнение, комбинированное спирально-сальниковое и другие типы комбинированных уплотнений
Диапазон габаритов / расхода: 0,2~12 000 см³

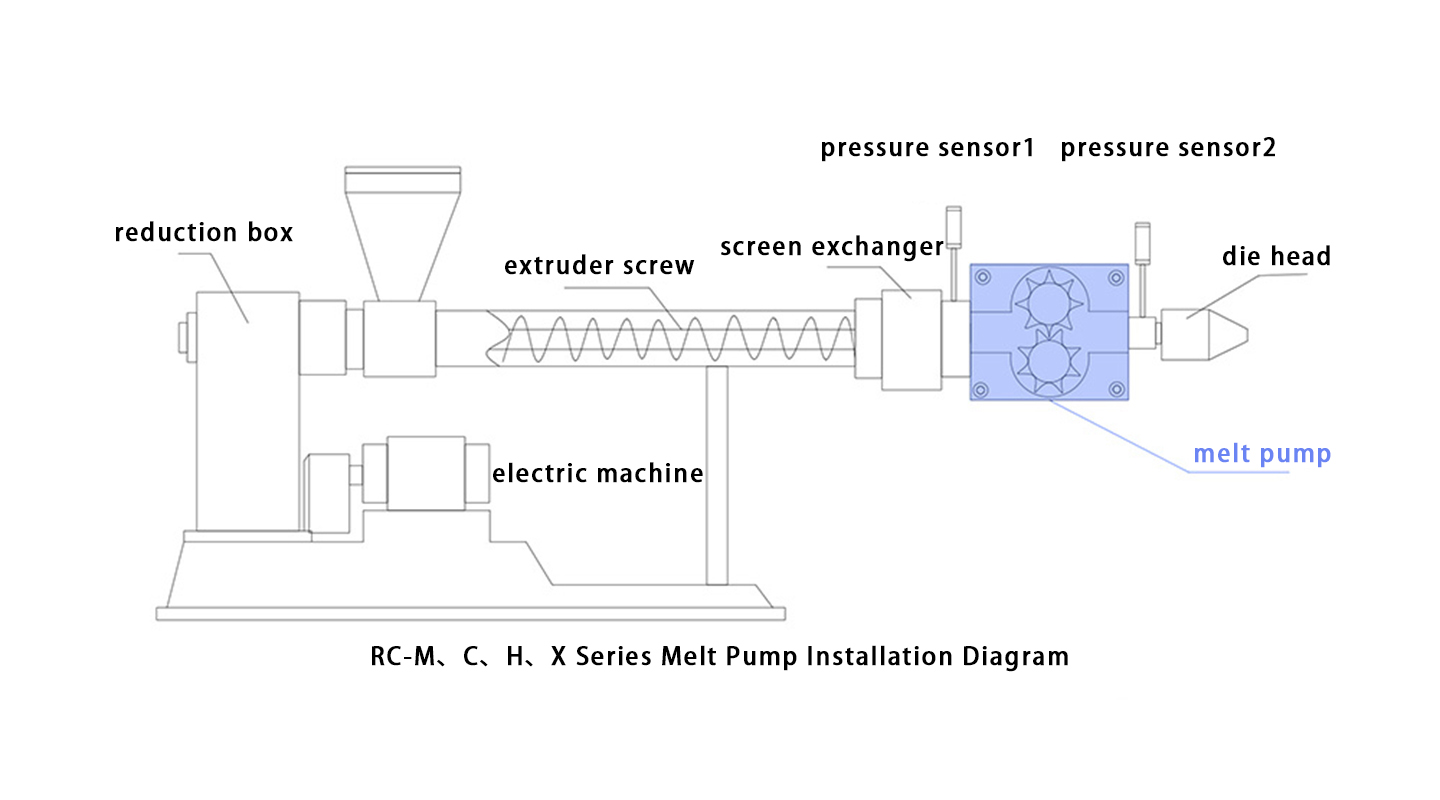

Инструкция по монтажу нагнетательных насосов для перекачки расплава / Инструкция по монтажу
Ruicheng Pump Industry магистральные нагнетательные насосы серии D имеют разнообразные варианты монтажа. Входной вал может располагаться горизонтально или вертикально (верхнее и нижнее направление). Приводная система включает электродвигатель, зубчатый редуктор, универсальную муфту, соединительную головку насоса и редуктора.
Полный комплект оборудования включает насос, соединительные элементы входа и выхода, приводную систему, систему управления и другие компоненты. Клиенты выбирают комплектацию под индивидуальные задачи. Также вы можете связаться с квалифицированными специалистами компании Ruicheng Pump Industry, инженер Лю:18698063785. Мы подберём оптимальную модель насоса с учётом ваших технологических требований.
