| Особенности насосов-дозаторов расплава реакторной серии RC-R |
1. Низкая пульсация давления и расхода, обеспечивает почти линейный выход потока, простота управления;
2. Отличные всасывающие характеристики, подходит для работы при вакуумном входном давлении (-0,05~-0,09 МПа);
3. Подходит для эксплуатации при высокой температуре (≤350°C), средне-высоком давлении (≤15 МПа) и высокой вязкости сред (≤20 000 Па·с);
4.Оборудование имеет прецизионную конструкцию, обеспечивает высокую точность работы и длительный срок службы.
| Рабочие параметры насосов-дозаторов расплава реакторной серии RC-R |
Вязкость транспортируемой среды: 0,0003~40000 Па·с
Входное давление: -0,09~4 МПа
Выходное давление: ≤35 МПа
Рабочая температура: -50°C~350°C
| Сравнительная таблица моделей насосов-дозаторов расплава для полимерных реакционных процессов |
Категория / Код | Особенности | Серия | Объём насоса (см³/об) | Рабочие условия
|
Вязкость (Па·с) | Температура (°C) | Входное давление (МПа) | Выходное давление (МПа) | Производительность (м³/ч) | Способ обогрева |
Донный насос RC-R | Малый объём | R1 | 10~250 | 0,0003~40000 | -50~350 | -0,09~4 | ≤35 | 0,024~1,62 | Рубашка обогрева |
| Высокое давление | R2 | 315~38000 | 1~40000 | -50~350 | -0,09~4 | ≤35 | 0,9~102 | Рубашка обогрева |
| Низкое давление | R3 | 315~38000 | 0,0003~40000 | -50~350 | -0,09~4 | ≤7 | 0,7~102 | Рубашка обогрева |
R1: Предназначен для разгрузки из реактора при малом расходе, высокой вязкости и высоком давлении. Высокая всасывающая способность, подходит для разгрузки вакуумных реакторов. |
| R2: Предназначен для разгрузки из реактора при высокой вязкости и высоком давлении. Высокая всасывающая способность, подходит для разгрузки вакуумных реакторов. |
| R3: Предназначен для разгрузки из реактора при низком давлении. Высокая всасывающая способность, подходит для разгрузки вакуумных реакторов. |
| Модели и технические параметры донных насосов серии RC-R2 |
| Модель | Объём (см³/об) | Входное давление (МПа) | Выходное давление (МПа) | Рабочая температура (°C) | Рекомендуемый максимальный расход (м³/ч) |
Низковязкая среда < 50 Па·с | Средневязкая среда (50~200 Па·с) | Высоковязкая среда (200~2000 Па·с) | Сверхвязкая среда > 2000 Па·с |
| R2-315 | 315 | -0,09~4
| ≤35
| ≤350
| 2,3 | 1,5 | 0,9 | 0,7 |
| R2-500 | 500 | 3,2 | 2,2 | 1,2 | 0,9 |
| R2-750 | 750 | 4,9 | 3,2 | 1,8 | 1,4 |
| R2-1200 | 1200 | 6,5 | 4,5 | 2,6 | 2,3 |
| R2-1600 | 1600 | 8,6 | 6,0 | 3,5 | 3,0 |
| R2-2000 | 2000 | 10,8 | 7,6 | 4,3 | 3,8 |
| R2-2500 | 2500 | 12 | 8,1 | 4,7 | 4,1 |
| R2-4000 | 4000 | 15 | 10,8 | 7,6 | 6,5 |
| R2-6300 | 6300 | 20,4 | 17 | 10,2 | 9,2 |
| R2-8000 | 8000 | 21,6 | 17,3 | 13 | 11,7 |
| R2-12000 | 12000 | 32,4 | 25,9 | 18,1 | 16,2 |
| R2-25000 | 25000 | 67,5 | 54 | 37,8 | 33,8 |
| R2-38000 | 38000 | 102 | 82 | 57,4 | 51,3 |
| Конструкционные материалы насосов-дозаторов расплава реакторной серии RC-R |
Корпус насоса: Нержавеющая сталь, Хастеллой, сплав Монель
Шестерни: Азотированная сталь, специальная инструментальная сталь, прямые / косозубые шестерни
Скользящие подшипники: Инструментальная сталь, титановый сплав, серебряно-никелевый сплав
Уплотнение вала: Спиральное механическое уплотнение
Уплотнительные элементы: Механическое уплотнение, набивное уплотнение + спиральное уплотнение, комбинированное уплотнение с промывочной жидкостью
Способ обогрева: Электрообогрев / Обогрев термомаслом
Диапазон размеров: 5 см³~38000 см³

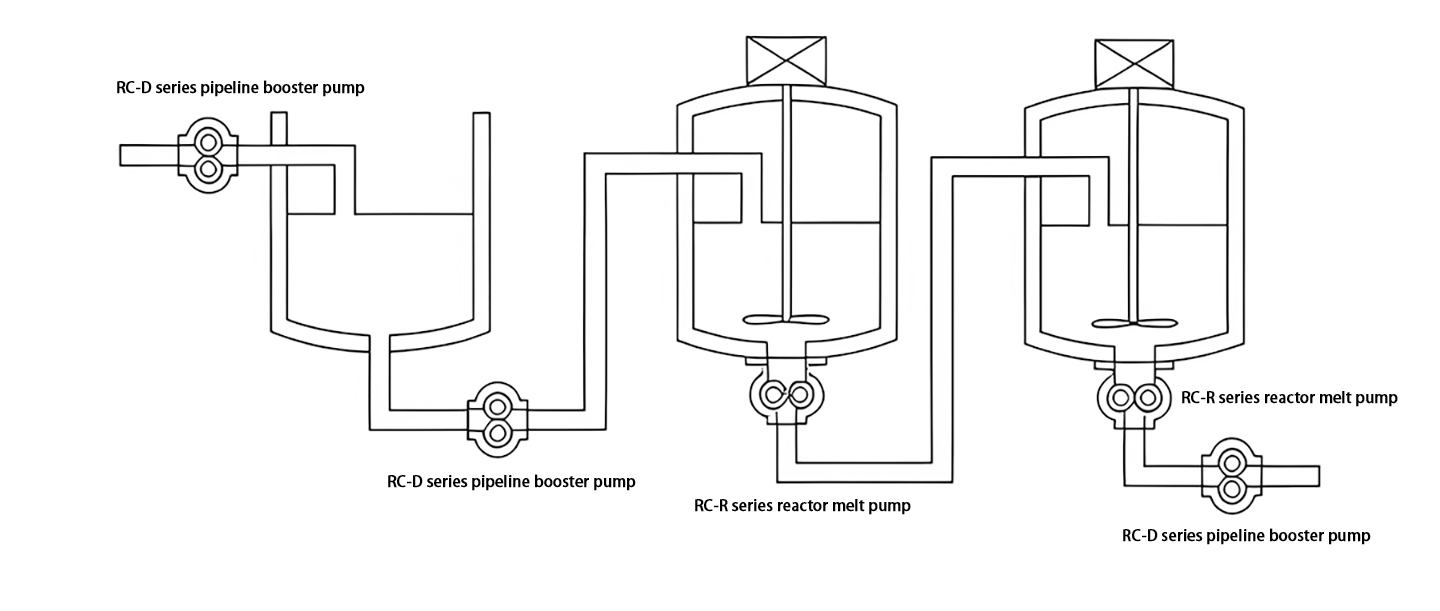

| Инструкция по монтажу насосов-дозаторов расплава реакторной серии RC-R |
Насос-дозатор расплава реакторной серии R обычно устанавливается под реактором как разгрузочный насос, входной вал располагается горизонтально.
Полный комплект оборудования включает насос для расплава, входные/выход
